PT350U
世界14ヵ国にある現地支社を通じて製品を現地調達、日本へ輸入しております。その都度送料を含めた最良価格にてご提供しております。 見積依頼は以下のフォーム、またはメールにてお問い合わせ願います。東京、横浜、川崎、大阪、兵庫、京都、名古屋の工業都市を中心に活動している地元の宅配便業者を利用して、ご注文を最良の価格と迅速なサービスでお届けします。
ブランク:標準走行停止調整用オクティカム
K: ロックアウト機能搭載オクティカム (ストローク調整は+/-5°に制限されます)
ブランク:標準アクチュエータ用
R50: 50% トラベルストップ制限 (45°～90°)
R100: 100% トラベルストップ制限 (0°～90°)
FA: 高速動作
FM: 180°回転中フェイル
3P: 3ポジション (スプリングリターンのみ)
3PD: 3ポジション (スプリングリターンと複動の両方) HC: 油圧ダンパー
アクチュエータのモデル、直列および回転:
90°回転 (標準) = PT045 B～PT1000 B
120° 回転 (ダブルアクションのみ) = PT052 B～PT752 B
135°回転 (ダブルアクションのみ) = PT053 B～PT753 B 180°回転 (ダブルアクションおよびスプリングリターン) = PT058 B～PT758 B
ISO 5211 フランジ
F04 F05+F07+F10+F12 F14 F16+F25+F30
お選びいただける正方形の寸法とタイプ (ISO 5211準拠)

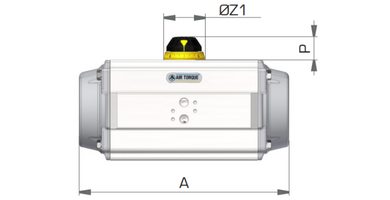

モデル PT045 U PT050 U PT100 U PT250 U PT300 U PT350U PT400 U PT450 U PT500 U PT550 U PT600 U PT650 U PT700 U PT750 U PT800 U PT1000 U
9DS 11DS 14DS 17DS 22DS 27DS 36DS 46DS 55DS
9平方メートル 11平方メートル 14平方メートル 17平方メートル 22平方メートル 27平方メートル 36平方メートル 46平方メートル 55平方メートル 75平方メートル
ポジションインジケータ:(空白): ポジションインジケータとグラデーションリング MF: 多機能インジケータ
アクチュエータ組立タイプ:
(空白): 標準組立タイプ ST、
時計回りに閉じると閉じる (スプリングで閉じる)
、
空気障害時 (または加圧ポート4が複動の場合)
でインラインマウント用。
LF：
空調状態では反時計回りに閉じる（バネで開く）と開く表示（
または加圧ポート4が複動の場合）、クロスライン取り付け用。
STR：クロスライン取り付けの場合、時計回りに閉じ（バネで閉じる）
、空気障害状態
（または加圧ポート4が複動の場合）に閉じるインジケータがあります。
LFR：
空調状態では反時計回りに閉じる（
ばねで開く）と開く表示があり、インラインマウント用
（または加圧ポート4が複動の場合
G: ISO 228 (BSPP) に準拠したエア接続スレッド N: ANSI B1.20.1 (NPT) に準拠したエア接続スレッド
(空白): 栓なし Y: 栓
