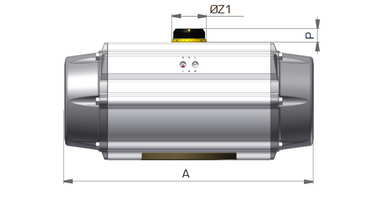

PT750U
世界14ヵ国にある現地支社を通じて製品を現地調達、日本へ輸入しております。その都度送料を含めた最良価格にてご提供しております。 見積依頼は以下のフォーム、またはメールにてお問い合わせ願います。東京、横浜、川崎、大阪、兵庫、京都、名古屋の工業都市を中心に活動している地元の宅配便業者を利用して、ご注文を最良の価格と迅速なサービスでお届けします。
ブランク:標準のトラベルストップ調整用に組み立てられたオクティカム
K: ロックアウト機能用に組み立てられたオクティカム (ストローク調整は+/-5°に制限されています)
ブランク：標準アクチュエータ用
R50用：50% トラベルストップ制限（45°から90°）
R100：100% トラベルストップ制限（0°から90°）
FA：
高速動作FM：フェイルミッド180°回転
3P：3ポジション（スプリングリターンのみ）
3PD：3ポジション（スプリングリターンと複動の両方）
HC：油圧ダンパー
アクチュエータモデル、シリーズ、回転:
90° 回転 (標準) = PT045 B ～ PT1000 B
120° 回転 (複動のみ) = PT052 B ～ PT752 B
135° 回転 (複動のみ) = PT053 B ～ PT753 B
180° 回転 (複動およびスプリングリターン) = PT058 B から PT758 B
ISO 5211 フランジ
F04 F05+F07+F10+F12 F14 F16+F25+F30
使用可能な正方形の寸法とタイプ (ISO 5211に準拠)
モデル PT045 U PT050 U PT100 U PT200 U PT250 U PT300 U PT350U PT400 U PT450 U PT450 U PT500 U PT550 U PT550 U PT600 U PT650 U PT700 U PT750 U PT800 U PT1000 U
9DS 11DS 14DS 17DS 22DS 27DS 27DS 36DS 46D 55D
9平方フィート 11平方フィート 14平方フィート 17平方フィート 22平方フィート 27平方フィート 36平方フィート 46平方フィート 55平方フィート 75平方フィート
ポジションインジケーター:(空白): ポジションインジケーターと目盛り付きリング MF: 多機能インジケーター
アクチュエータアセンブリタイプ:
(ブランク): 標準アセンブリタイプ ST、
時計回りに閉じる (バネで閉じる)
、
空気障害状態では閉じる表示 (または複動の場合は加圧ポート4付き)、
インラインマウント用。
LF:
逆時計回りに閉じる場合はバネが開き (スプリングが開く)、
エア障害状態ではオープン表示 (
または複動の場合は加圧ポート4を使用) でラインを越えて取り付けることができます。
STR: 時計回りに閉じる (バネで閉じる)
と、空気障害状態ではクローズ表示
(または複動の場合は加圧ポート4) でクローズ表示 (複動の場合は加圧ポート4で)
LFR：インラインマウントの場合、反時計回りに閉じ（
スプリングが開き）、
空気障害状態ではオープン表示（または複動の場合は加圧ポート4
G: ISO 228 (BSPP) N に準拠したエア接続スレッド:ANSI B1.20.1 (NPT) に準拠したエア接続スレッド
(空白): スピゴットなし Y: スピゴット
